Centro Operacional

Espaço localizado na Marina do Funchal, que serve não só como armazém mas também como laboratório e oficina de preparação e manutenção dos diversos equipamentos. O espaço dispõe de várias áreas: uma sala de controlo, para monitorização do Drix e outros equipamentos com transmissão de dados em tempo real; um laboratório com duas bancadas de trabalho (uma zona seca e uma zona húmida, duas lupas de bancada, uma balança de precisão, um forno/mufla e uma arca de congelação vertical (-20ºC) para armazenamento temporário de amostras); uma pequena oficina para faciliar a reparação e manutenção dos diversos equipamentos, e diversos espaços para arrumação.

Drix

Veículo autónomo de superfície, com capacidade de recolha de informação hidrográfica e oceanográfica. Está equipado com uma sonda Konsgberg EM712, um ADCP, um guincho com CTD e um sistema de localização e comunicação acústica (GAPS). Conta também com um sistema de navegação inercial de elevada precisão (Phins), uma estação meteorológica à superfície e comunicações 4G e satélite, para garantir uma conexão constante com o centro de comando.

Observatório I

Embarcação semi-rígida de 10 metros e dois motores fora de borda de elevada potência, para permitir o reboque de equipamentos. Está equipada com dois side-poles para instalação de equipamento abaixo da linha de água, um sistema de correção da posição GPS, tomadas de 12V/24V/220V, uma estação meteorológica e um sistema de registo de informação integrado numa rede ethernet para partilha de informação entre os equipamentos.

Ferrybox

Equipamento oceanográfico portátil composto por um sistema que recolhe amostras de água à superfície (cerca de 1 metro de profundidade) e por uma série de sensores que permite monitorizar vários parâmetros chave de qualidade da água: temperatura, condutividade/salinidade, oxigénio dissolvido, nitrato, clorofila-a e pressão parcial de dióxido de carbono. Adicionalmente, também inclui sensores meteorológicos que permitem medir a pressão atmosférica e temperatura do ar.

Auto-analisador

Equipamento laboratorial (QuAAtro39) que permite determinar automaticamente e em simultâneo, as concentrações de quatro tipos de nutrientes: nitrato, nitrito, fosfato e silicato. Apresenta vários benefícios relativamente aos métodos de análise laboratorial tradicionais, nomeadamente: compacto e fácil de transportar (permitindo que seja rapidamente instalado a bordo de navios), baixo consumo de reagentes, e limites de deteção ultra-baixos, podendo ser utilizado em água do mar, água doce e em águas residuais, tendo capacidade de analisar cerca de 60 amostras por hora.

Medidores de correntes (Signature 250, 500, 500VM e 1000)

Correntímetros acústicos (ADCP – Acoustic Doppler Current Profiler) com diferentes frequências de funcionamento que permitem recolher dados a várias profunidades e com diferentes resoluções verticais. Estes equipamentos, instalados em estruturas próprias no fundo ou em amarrações na coluna de água, permitem realizar estudos de longo prazo das correntes oceânicas

Sonar de varrimento lateral

O 3DSS é um sonar de varrimento lateral capaz de realizar batimetrias até cerca de 80 m de profundidade, mostrando os dados recolhidos em tempo real. Destacam-se também as funcionalidades de personalização sobre os parâmetros da sonda, para adequação a todas as situações (alcance, transmissão, ganho, etc.). A sua portabilidade (50 cm e aproximadamente 20 kgs) permite uma rápida instalação nos side-poles de uma embarcação e a realização de levantamentos batimétricos em tempo real, sem necessidade de alocar grandes meios.

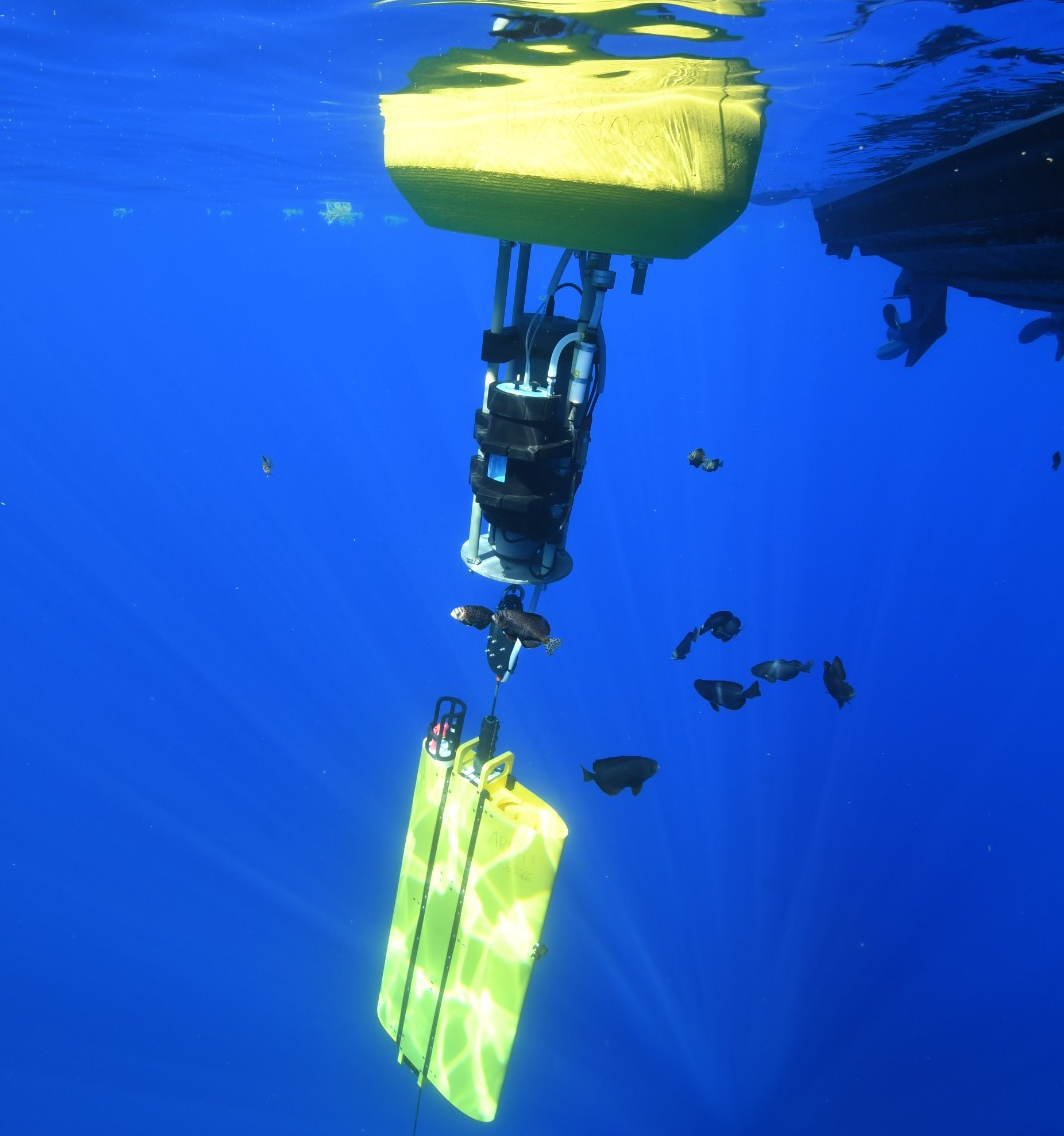

Wirewalker

Plataforma autónoma que efetua perfis verticais na coluna de água. Com uma bóia à superfície utiliza o sistema transforma a energia das ondas em movimentos de subida e descida ao longo de um cabo, enquanto os diferentes sensores efetuam medições. Os sensores disponíveis para instalar nesta plataforma incluem um ADCP, um CTD (medidor de condutividade, temperatura e profundidade), um medidor de pCO2 e uma estação meteorológica. A transmissão dos dados para um servidor online é feita com recurso a serviços de satélite e a uma ligação 4G.

Perfilador YODA

O YODA (Yoing Ocean Data Acquisition Profiler) é um equipamento oceanográfico que permite monitorizar a qualidade da água através de perfis verticais de forma contínua ao longo da coluna de água (até cerca de 40 m de profundidade). Este equipamento contém vários sensores para monitorização costeira, nomeadamente de temperatura, condutividade/salinidade, pressão, oxigénio dissolvido, turbidez e clorofila-a. Este equipamento pode ser operado a partir de pequenas embarcações e durante a sua operação, move-se para cima e para baixo, o que permite uma recolha de dados com elevada resolução espacial.

Rosette

Equipamento para recolha de amostras de água a diferentes profundidades, com capacidade para 10 garrafas (2L ou 5L), e pode ser pré-programado para a recolha de amostras em profundidades predeterminadas. Inclui um CTD com sensores de temperatura, condutividade/salinidade, pressão, oxigénio dissolvido, turbidez e clorofila-a. Este equipamento omplementa os dados adquiridos pelo YODA e pela ferrybox, uma vez que as amostras recolhidas podem ser analisadas pelo auto-analisador de laboratório para caracterização da qualidade ambiental das águas.

Eco-sonda EK80

A EK80 é uma eco-sonda de alta precisão, pensada para o estudo dos ecossistemas marinhos. Este sistema modular permite ter diferentes transdutores que operam a diferentes frequências (o OOM dispõe de um transdutor de 120 e 200 kHz) na mesma estação. Este equipamento permite realizar estudos sobre o stock de peixes (abundância), deteção de peixes e cardumes, mapeamento de habitats e estudos oceanográficos.

Hidrofones

Os hidrofones SYLENCE-LP (de longa duração até 180 dias e curta duração até 35 dias), são utilizados para realizar estudos sobre a ecologia de cetáceos, monitorização de ruido ambiental e monitorização de ruído de fontes externas (ex: navios). Estes equipamentos são gravadores passivos que podem ser colocados numa amarração, numa bóia ou presos ao fundo marinho em estruturas próprias, sendo que os dados são recolhidos após o período de estudo, para posterior processamento.

Interrogador acústico optoDAS

O sistema optoDAS (Distributed Acoustic Sensing) da Alcatel Submarine Networks, permite, através da monitorização de um cabo submarino de fibra ótica extrair dados de diversos tipos, em distâncias até 125 Km. Neste momento o optoDAS encontra-se na EMACOM, ligado a um cabo submarino que não está em uso, para extração de dados oceanográficos (ex: ondas) e sísmicos, com resolução de metros, através da medição de diferenças de fase no sinal.

Termistores

Os termistores são pequenos sensores (cerca de 20cm) que medem a pressão e temperatura a uma frequência máxima de 1Hz (1 medição por segundo) e têm uma autonomia média de 7 meses debaixo de água (dependendo da frequência de amostragem). Estes equipamentos podem ser colocados em amarrações até 1000 metros de profundidade e os dados recolhidos podem ser utilizados em diversos estudos da coluna de água.

Radiossondas

As Radiossondas são equipamentos que permitem realizar medições atmosféricas com recurso a balões meteorológicos, que podem alcançar grandes altitudes, transmitindo os dados para recetores em terra. Entre os parâmetros que estes equipamentos medem, destacam-se o vento (direção e intensidade), a temperatura, humidade e pressão. Estes dados podem posteriormente ser assimilados em modelos ou na realização de estudos atmosféricos.

Sistemas acústicos para amarrações

Para garantir a segurança e a localização dos equipamentos oceanográficos colocados debaixo de água, o OOM dispõe de diversos equipamentos: os acoustic releasers são colocados em amarrações e através de um sinal acústico próprio libertam a amarração; os beacons permitem perceber se o equipamento está no local onde foi deixado, através da triangulação de um sinal acústico; os modems de comunicação acústica permitem comunicar com os equipamentos, permitindo obter pequenos excertos de dados, para garantir que os equipamentos se encontram no seu devido funcionamento; a combinação destes equipamentos permite garantir a segurança e recuperação dos equipamentos.
